Hur fungerar en värmepump? Typer och teknik enkelt förklarat

Hur kan 1 kWh el bli flera kWh värme?

Pumpen skapar inte energi. Den använder el för att flytta energi som redan finns utomhus. Elen går till själva processen, cirkulationspumpar och elektronik. Värmen ur omgivningen ersätter inte elen.

Ta en värmefaktor på 4, ett vanligt värde för en villavärmepump. Då kommer 1 kWh från elnätet och 3 kWh från omgivningen. Tillsammans blir det 4 kWh värme i huset.

Vad gör förångare, kompressor och ventiler?

Köldmediet går runt i en sluten krets i fyra steg.

1. Förångaren tar upp värme från källan, och köldmediet förångas.
2. Kompressorn höjer trycket i ångan, och då stiger temperaturen.
3. Kondensorn lämnar värmen till huset, och köldmediet blir vätska igen.
4. Expansionsventilen sänker trycket, och köldmediet går tillbaka till förångaren. Sedan börjar varvet om.

Förväxla inte köldmediet med vätskan i ett borrhål. I bergvärmens kollektorslinga cirkulerar en köldbärare av vatten och frostskyddsmedel. Pumpen har sedan en separat köldmediekrets.

Vilken typ hämtar värme var, och vad värmer den?

Skillnaden ligger i var värmen kommer ifrån och hur den når rummen.

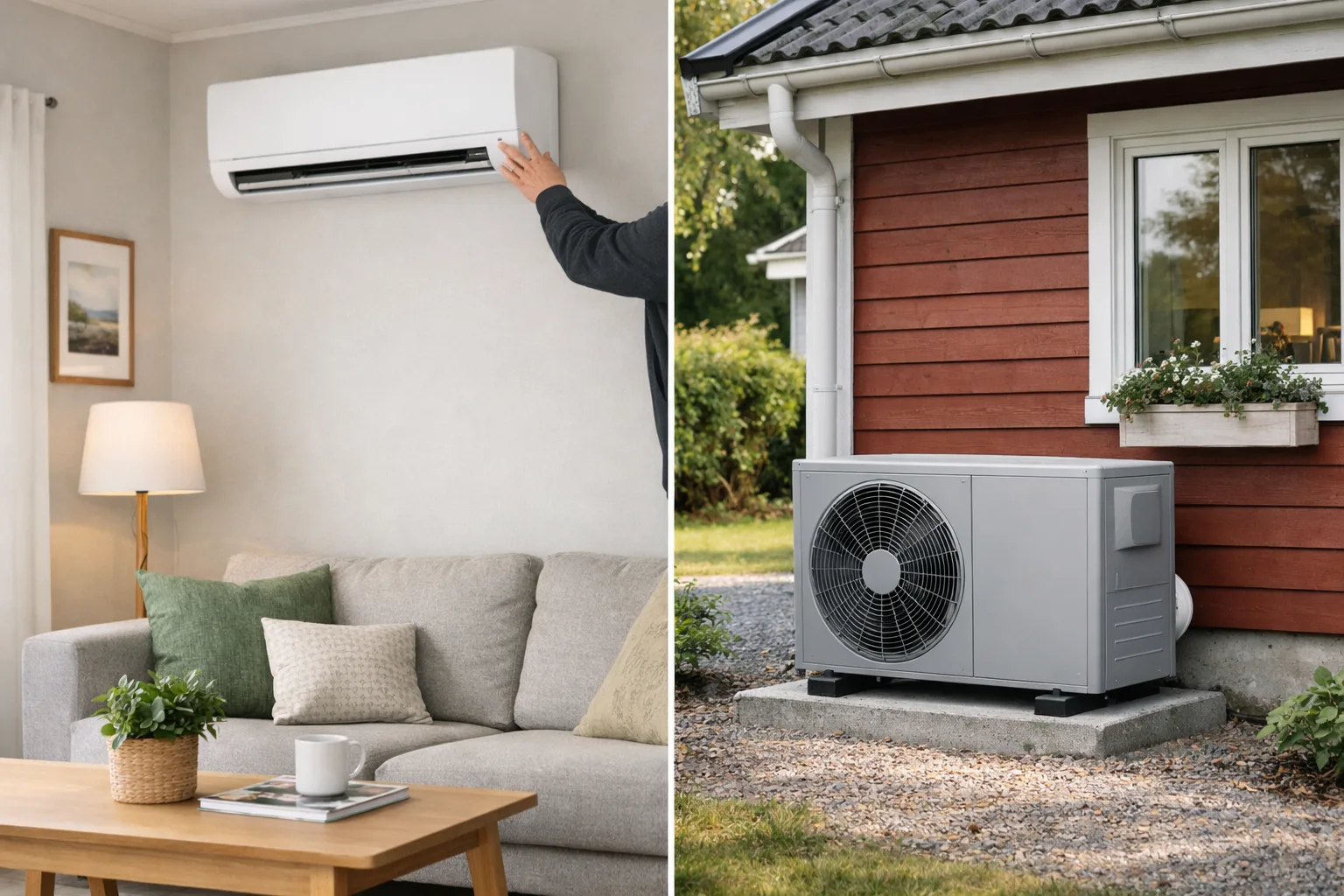

• Luft/luft tar energi ur utomhusluften och sprider värmen med inomhusluften. En öppen planlösning hjälper värmen att nå fler rum. Den kan minska uppvärmningselen i ett direktelhus men värmer inte tappvarmvattnet.
• Luft/vatten lämnar värmen till radiatorer och varmvattenberedare och passar hus med vattenburen värme.
• Frånluft tar tillvara energi ur den uppvärmda ventilationsluft som annars lämnar huset.
• Bergvärme hämtar energi ur berggrunden via en kollektorslang. Värmen går till vattenburen värme och tappvatten. Jordvärme använder en horisontell slang på frostfritt djup, och sjövärme en slang på botten av en sjö eller ett vattendrag.

Har du direktel och vill börja enkelt, titta på luft/luft-modellerna. Vill du fördjupa dig i marksystem eller vattenburet finns guiden om bergvärme och guiden om luft/vatten. Är du osäker på valet hjälper jämförelsen av värmepumpar.

Ett konkret exempel är Panasonic NZ25YKE. Den har SCOP 5,0 och ger 3,4 kW i normal drift och upp till 6,5 kW som mest. Vid kyla ger den 2,5 kW normalt, mellan 0,85 och 3 kW beroende på behovet, och tillverkaren anger 150 m² som uppvärmd yta. Den har 5 års garanti när installationen köps hos Klimatime. Med värmefaktor 5 motsvarar det 1 kWh el och 4 kWh värme ur luften för varje 5 kWh värme i huset. Vill du ha samma princip billigare tar Panasonic CZ25ZKE upp till 5,2 kW (SCOP 4,3) för 11 990 kr.

Varför går det åt mer el när det är kallt?

Ju större skillnad mellan värmekällan och temperaturen på vattnet till huset, desto mer får kompressorn arbeta. Det är därför radiatorerna spelar roll: inför luft/vatten ska de ge tillräcklig värme vid 55 °C framledning, och för små radiatorer kan behöva bytas mot större.

En inverterkompressor reglerar varvtalet steglöst efter värmebehovet, medan en on/off-kompressor startar och stannar. Under kalla perioder kan pumpen få hjälp av spetsvärme, och i villor används ofta el till det.

Vad säger SCOP om din elräkning?

SCOP är säsongsvärdet, alltså hur mycket värme pumpen ger per kWh el under en hel säsong. För en typisk villavärmepump ligger SCOP vanligtvis runt 4, men det är ingen garanti för ditt hus.

Räkneexempel: levererar pumpen 12 000 kWh värme per år med värmefaktor 4 går det åt 3 000 kWh el till själva värmepumpsprocessen. Hushållsel och tillsatsvärme kommer ovanpå.

Varför pausar pumpen, och varför kan värmen bli sämre?

Frost på utedelen: luft/luft och luft/vatten behöver avfrostning när kondens fryser på utedelen under värmedrift.

Varmvattenladdning: när beredaren laddas kan en växelventil leda värmen till beredaren i stället för radiatorerna.

Smutsigt filter: ett smutsigt luftfilter blockerar luftflödet och gör uppvärmningen sämre. Rengör filtret ungefär en gång i månaden.

Fel driftläge: välj HEAT för värme och COOL för kyla i stället för automatiskt läge. I kyldrift går det åt andra hållet: förångaren tar värme från inomhusluften och kondensorn lämnar den utomhus. Mer om kyla finns i guiden om kyla med luftvärme, och ska pumpen bytas hittar du hjälp i guiden om att byta pump.
